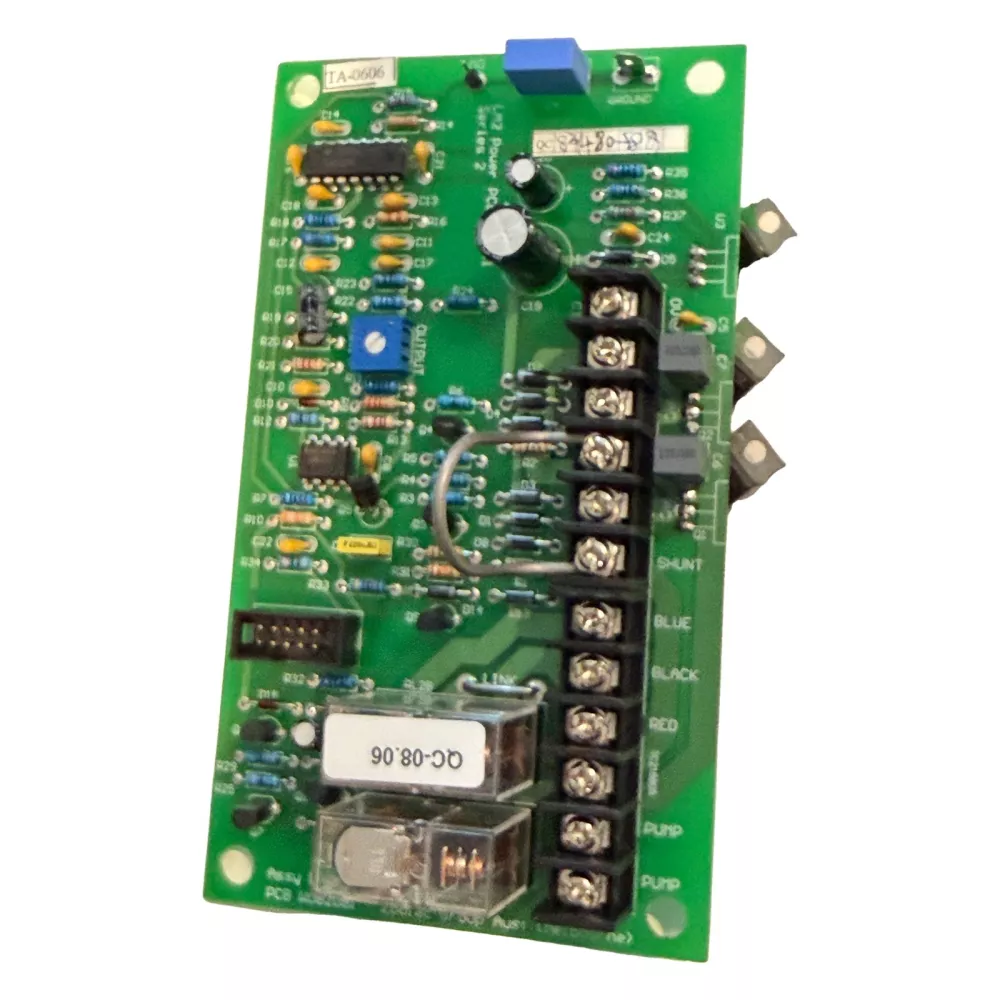

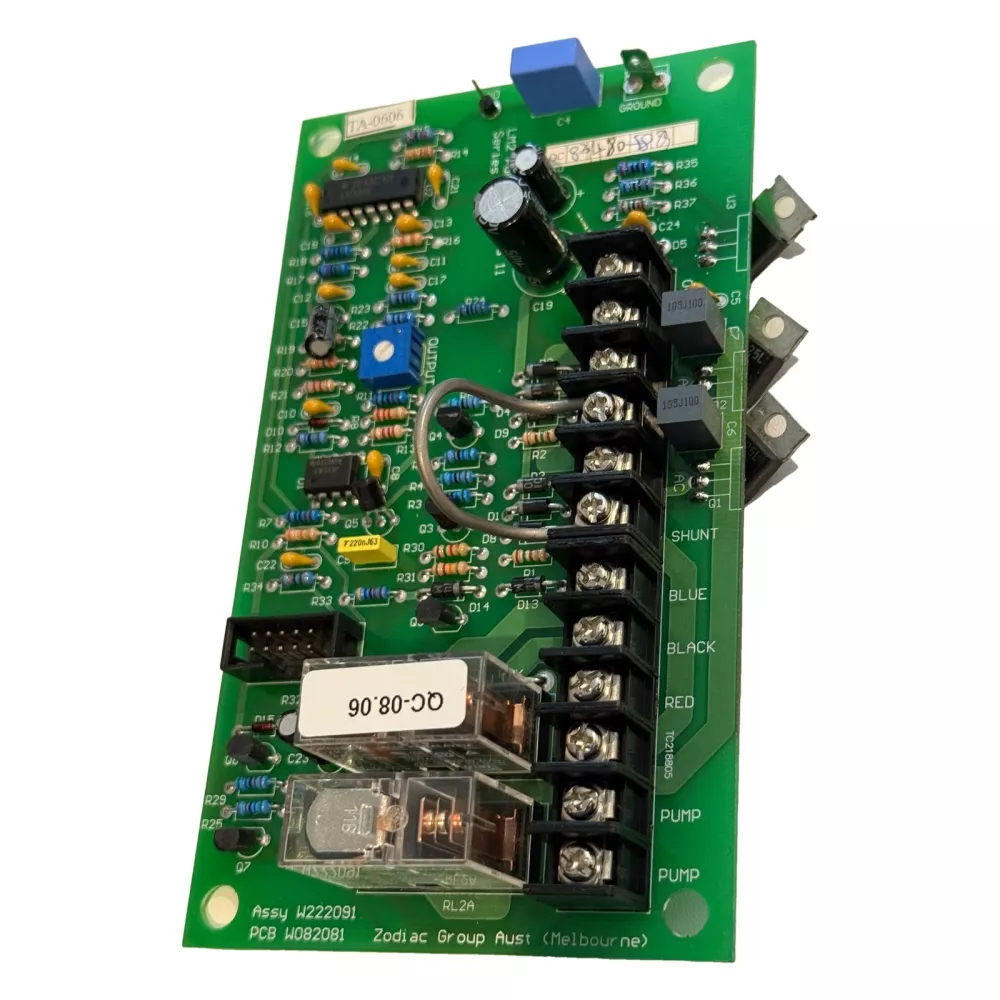

Zodiac Clearwater LM2 / LM3 Leistungsplatine – W222091
Preis:
200,00 CHF
Original-Leistungsplatine von Zodiac für die Salzelektrolysegeräte Clearwater LM2 und LM3
Sie versorgt die Elektrolysezelle und schaltet die Umpolung und die Filterpumpe nach den Befehlen der Steuerplatine
Auf Lager
Original-Leistungsplatine von Zodiac für die Salzelektrolysegeräte Clearwater LM2 und LM3
Sie versorgt die Elektrolysezelle und schaltet die Umpolung und die Filterpumpe nach den Befehlen der Steuerplatine
Funktionen
- Stromversorgung der Elektrolysezelle
- Leistungsrelais (Umpolung der Zelle und Pumpenausgang)
- Einstellpotentiometer OUTPUT
- Leistungsbauteile mit Kühlkörpermontage
Anschlüsse
- 12-polige Schraubklemmleiste, u. a. SHUNT, Zelle BLUE / BLACK / RED und PUMP / PUMP
- Erdungsanschluss (GROUND)
- 10-poliger Steckverbinder für das Flachbandkabel der Steuerplatine
Kompatibilität: Zodiac Clearwater LM2 und LM3
Aufdrucke auf der Platine: LM2 Power PCB Series 2, Assy W222091, PCB W082081, TC218805
Einbauhinweise (laut Zodiac-Fehlersuchanleitung)
Die Platine wird mit drei Triac-Schrauben befestigt. Eine davon hat eine spezielle Unterlegscheibe und Isolierung, die mit der Platine ersetzt werden müssen
Sind die Schrauben nicht fest angezogen, überhitzt die Platine und wird beschädigt
Bei den Modellen LM2-15 / LM3-15 muss der Shunt von der alten Platine übernommen werden.
